Как изготавливают металлические детали по чертежам: от проекта до готового изделия

Практически любое современное оборудование состоит из множества металлических деталей, каждая из которых должна соответствовать заданным размерам, выдерживать расчетные нагрузки и обеспечивать надежную работу всего механизма. Такие изделия используются в машиностроении, строительстве, энергетике, нефтегазовой отрасли, сельском хозяйстве, приборостроении и многих других сферах. При этом путь от инженерной идеи до готовой детали включает значительно больше этапов, чем может показаться на первый взгляд.

Сегодня изготовление металлических деталей представляет собой сложный технологический процесс, объединяющий проектирование, выбор материалов, современные методы обработки, контроль качества и точное соблюдение технической документации. Даже небольшое отклонение от чертежа может повлиять на работу всего изделия, поэтому на каждом этапе производства уделяется большое внимание точности и качеству выполнения операций. Именно поэтому реализацию проектов следует доверять проверенным партнерам, таким как "Зубикс", https://zub-x.ru/. Современное оборудование, квалифицированный персонал и строгое соблюдение технологических требований позволяют получить качественные изделия, отвечающие самым высоким требованиям заказчиков.

Но давайте обо всем по порядку!

Подготовка чертежей и технической документации

Любое производство начинается с проектирования. Именно на этом этапе определяются все характеристики будущего изделия, выбираются способы изготовления и рассчитываются основные параметры детали.

Создание конструкторской документации

Основным документом для производства становится рабочий чертеж. В нем указываются геометрические размеры детали, допуски, посадки, шероховатость поверхности, материал изготовления, требования к термообработке и другие технические параметры.

Современные конструкторы чаще всего работают в специализированных CAD-системах, позволяющих создавать трехмерные модели изделий и автоматически формировать комплект конструкторской документации. Это значительно снижает вероятность ошибок и облегчает последующую подготовку производства.

Чем подробнее проработан проект, тем проще технологам подобрать оптимальную последовательность операций и избежать дополнительных затрат на этапе изготовления.

Технологическая подготовка производства

После утверждения чертежей специалисты разрабатывают технологический процесс изготовления детали.

Определяется последовательность операций, выбирается оборудование, рассчитываются режимы обработки, подбирается режущий инструмент и оснастка. Одновременно оценивается экономическая целесообразность различных способов производства.

На этом этапе также учитываются объем выпуска продукции, требования к точности, особенности материала и предполагаемые условия эксплуатации готовой детали.

Выбор материала и технологии обработки

Правильно подобранный материал напрямую влияет на прочность, долговечность и надежность изделия. Именно поэтому выбор металла всегда осуществляется с учетом условий дальнейшей эксплуатации детали.

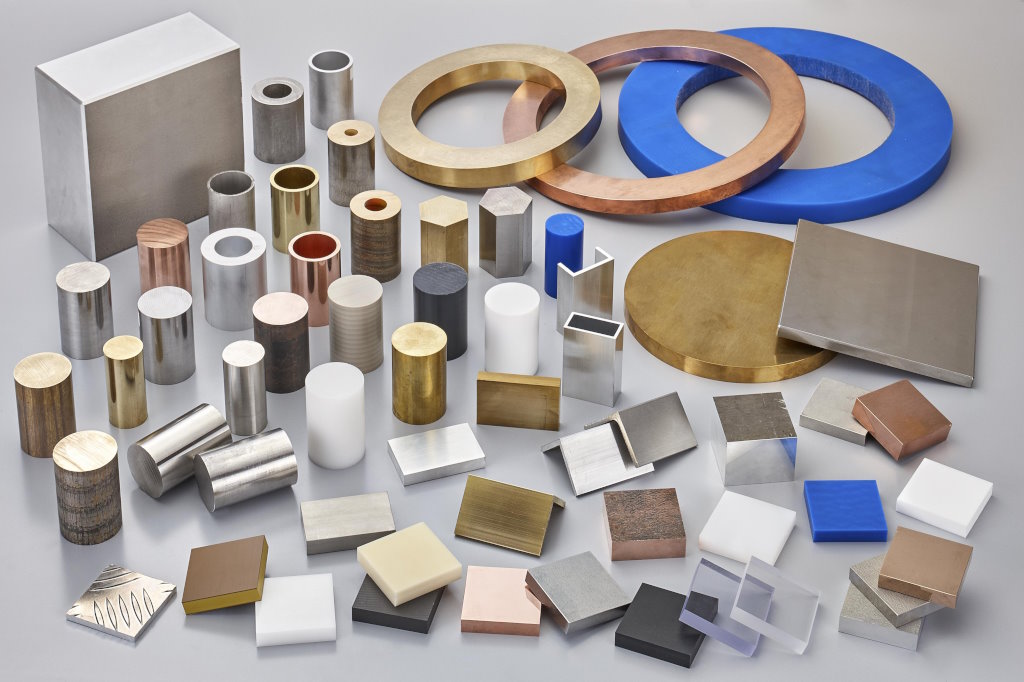

Какие материалы используются чаще всего

Наиболее распространенными материалами остаются конструкционные, инструментальные и нержавеющие стали. Они отличаются высокой прочностью, хорошей обрабатываемостью и широким диапазоном механических свойств.

Для снижения массы изделий активно применяются алюминиевые сплавы, обладающие небольшой плотностью и высокой коррозионной стойкостью. В некоторых случаях используются латунь, бронза, титановые сплавы, медь и специальные высокопрочные материалы, предназначенные для эксплуатации при повышенных температурах или агрессивном воздействии окружающей среды.

При выборе материала учитываются предполагаемые нагрузки, устойчивость к износу, воздействие влаги, химических веществ и температурные условия эксплуатации.

Выбор оптимального способа обработки

Один и тот же материал можно обработать различными способами. Выбор технологии зависит от формы детали, необходимой точности, объема производства и экономической эффективности.

Для простых изделий могут использоваться стандартные операции механической обработки, тогда как сложные детали требуют применения высокоточного оборудования с числовым программным управлением.

Грамотно подобранная технология позволяет сократить время производства, снизить количество отходов и обеспечить стабильное качество готовой продукции.

Какие технологии используются для изготовления деталей

Современное производство сочетает сразу несколько методов обработки металла. Во многих случаях одна деталь проходит через несколько технологических операций, каждая из которых выполняет свою задачу.

Токарная и фрезерная обработка

Одними из наиболее распространенных технологий остаются токарная и фрезерная обработка.

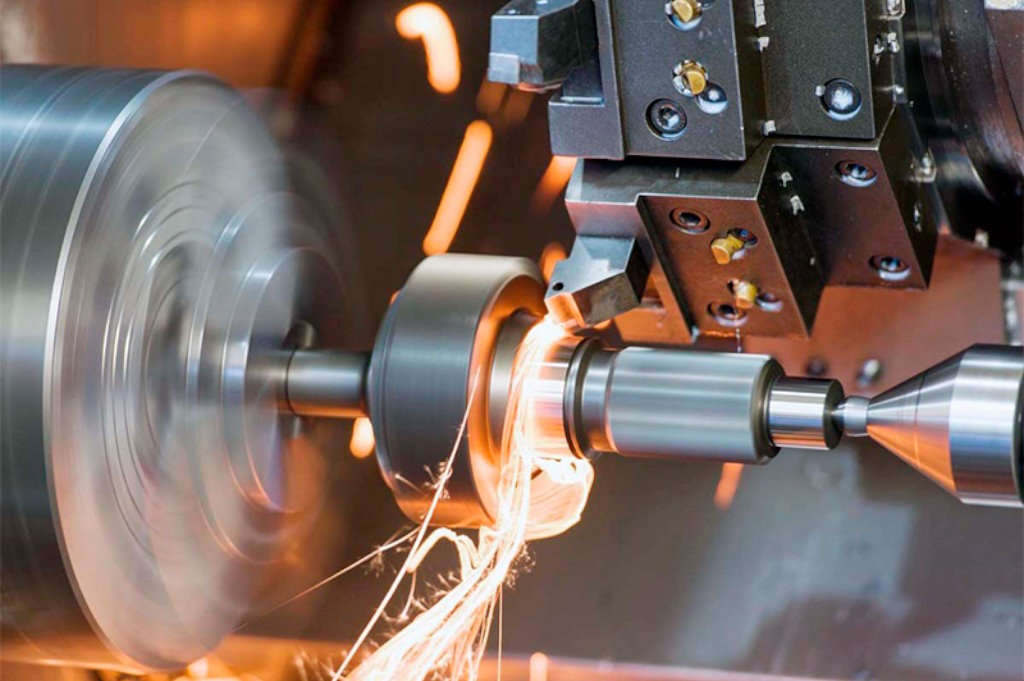

Токарные станки используются преимущественно для изготовления цилиндрических деталей: валов, втулок, осей, муфт, фланцев и других изделий вращения. Во время обработки заготовка вращается, а режущий инструмент постепенно снимает слой металла, формируя необходимые размеры.

Фрезерная обработка позволяет получать детали значительно более сложной формы. С ее помощью изготавливаются корпуса механизмов, посадочные поверхности, пазы, отверстия, сложные профили и множество других элементов.

Современные станки с ЧПУ обеспечивают высокую повторяемость размеров и позволяют выпускать детали с минимальными отклонениями от чертежа.

Лазерная и плазменная резка

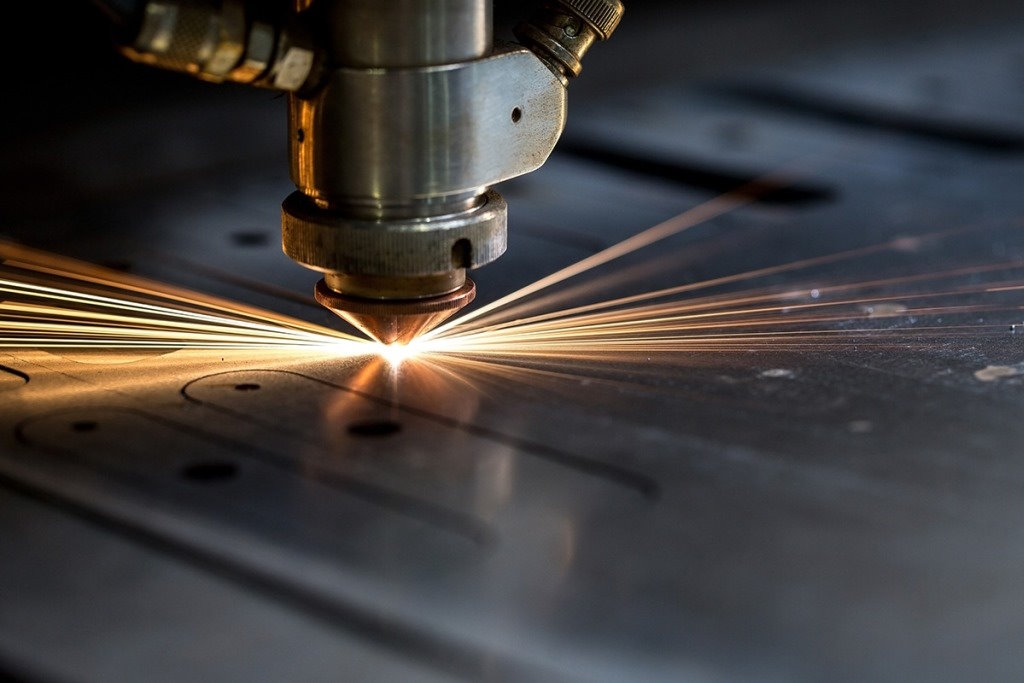

При изготовлении деталей из листового металла широко применяются технологии лазерной и плазменной резки.

Лазер обеспечивает исключительно высокую точность обработки, чистый рез и минимальную ширину реза, благодаря чему особенно востребован при производстве сложных контурных деталей.

Плазменная резка чаще используется для обработки толстых металлических листов, где требуется высокая скорость работы при сохранении хорошего качества обработки.

Сверление, шлифование и дополнительные операции

После основной механической обработки многие детали проходят дополнительные технологические операции.

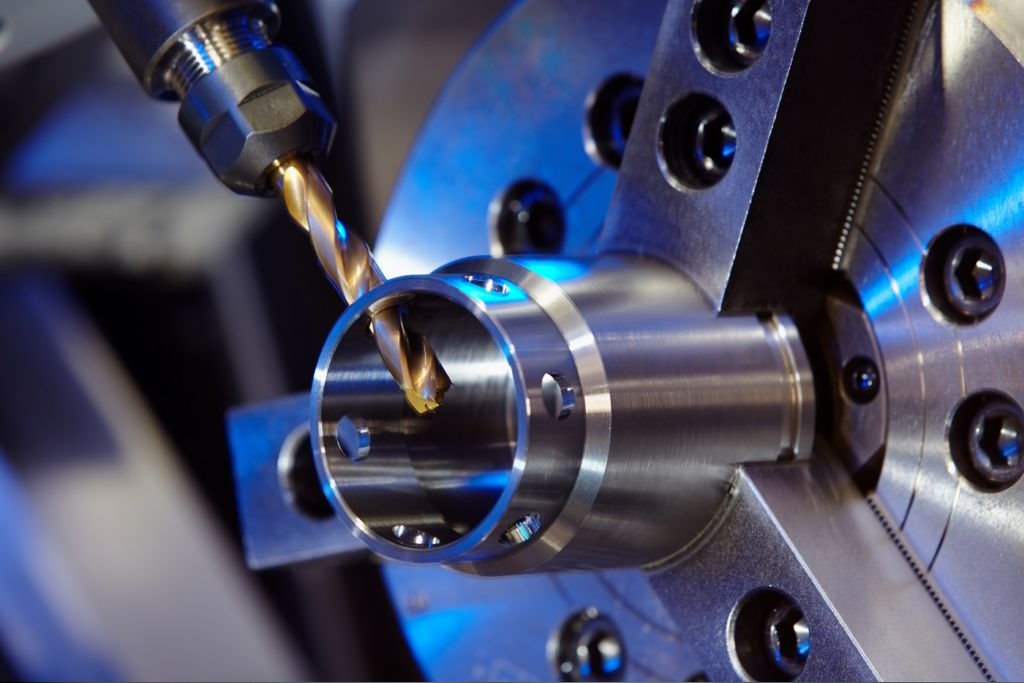

Сверление позволяет получить отверстия необходимого диаметра и глубины, развертывание обеспечивает высокую точность посадочных размеров, а шлифование используется для достижения минимальной шероховатости поверхности и высокой точности геометрии.

При необходимости выполняются нарезание резьбы, термообработка, нанесение защитных покрытий, пескоструйная обработка, полировка и другие операции, повышающие эксплуатационные характеристики изделия.

Основные этапы производства

После подготовки всей документации начинается непосредственное изготовление детали. Несмотря на различия между производственными предприятиями, общий принцип организации процесса остается примерно одинаковым.

Подготовка заготовок

Производство начинается с подготовки исходного материала. Заготовки получают из листового металла, прутков, поковок, отливок или профильного проката.

На этом этапе материал нарезается до необходимых размеров, очищается и при необходимости проходит предварительную механическую обработку.

Качество исходной заготовки оказывает непосредственное влияние на точность последующих операций.

Механическая обработка

Основная часть производства связана именно с механической обработкой.

В соответствии с технологическим процессом деталь проходит токарные, фрезерные, сверлильные, расточные, резьбонарезные и другие операции. Современные обрабатывающие центры с ЧПУ позволяют автоматически выполнять сложные программы обработки, обеспечивая высокую точность изготовления.

По мере необходимости между отдельными операциями выполняется промежуточный контроль размеров.

Финишная обработка

На завершающем этапе изделие получает окончательные характеристики.

В зависимости от назначения детали могут выполняться термообработка, шлифование, полирование, нанесение антикоррозионных покрытий, окраска, маркировка и окончательная очистка поверхности.

Именно после финишной обработки изделие приобретает окончательный внешний вид и полностью соответствует требованиям технической документации.

Контроль качества готовых деталей

Даже самое современное оборудование не исключает необходимость постоянного контроля качества. Проверка осуществляется на всех этапах производства, начиная с входного контроля материалов и заканчивая приемкой готового изделия.

Контроль геометрических параметров

После завершения обработки специалисты измеряют основные размеры детали, проверяют соответствие допускам, оценивают точность взаимного расположения поверхностей и качество обработки.

Для этого используются штангенциркули, микрометры, индикаторы, координатно-измерительные машины и другое высокоточное измерительное оборудование.

При производстве сложных изделий контроль может выполняться после каждой технологической операции.

Проверка эксплуатационных характеристик

Помимо геометрии оцениваются механические свойства детали, качество поверхности, наличие скрытых дефектов и соответствие требованиям технической документации.

При необходимости применяются методы неразрушающего контроля, позволяющие обнаружить внутренние дефекты без повреждения изделия.

Такой подход особенно важен при изготовлении деталей для ответственного оборудования, где надежность напрямую влияет на безопасность эксплуатации.

Финальная приемка продукции

Перед передачей заказчику проводится итоговая проверка всей партии изделий.

Специалисты убеждаются в полном соответствии деталей чертежам, проверяют качество обработки, комплектность поставки и правильность оформления сопроводительной документации.

Только после успешного прохождения всех этапов контроля изделия считаются готовыми к эксплуатации или дальнейшей сборке.

***

Изготовление металлических деталей по чертежам представляет собой сложный многоэтапный процесс, в котором каждая операция влияет на качество конечного результата. Подготовка технической документации, выбор подходящего материала, применение современных технологий обработки и строгий контроль качества позволяют получать изделия, полностью соответствующие требованиям проекта.

Развитие производственного оборудования, внедрение станков с ЧПУ и современных методов контроля сделали изготовление деталей более точным, эффективным и предсказуемым. Именно комплексный подход к организации производства обеспечивает выпуск надежной продукции, способной успешно работать даже в самых сложных условиях эксплуатации.
