Взрывозащищенные комплекты арматуры для химических производств: требования и выбор

Химическая промышленность относится к числу наиболее опасных отраслей с точки зрения промышленной безопасности. На предприятиях ежедневно используются легковоспламеняющиеся жидкости, горючие газы, растворители, органические соединения и различные химические реагенты, способные образовывать взрывоопасные смеси при контакте с воздухом. Даже незначительная утечка продукта в сочетании с искрой, перегревом оборудования или накоплением статического электричества может привести к серьезной аварии с тяжелыми последствиями для персонала, оборудования и окружающей среды.

Именно поэтому к трубопроводной арматуре, системам управления потоками и исполнительным механизмам на химических предприятиях предъявляются значительно более жесткие требования, чем на объектах общего назначения. Здесь недостаточно обеспечить только герметичность или устойчивость к рабочему давлению. Каждый элемент системы должен исключать возможность возникновения источника воспламенения даже при нештатных режимах эксплуатации.

Особую роль в обеспечении безопасности играют взрывозащищенные комплекты с арматурой,, включающие запорные и регулирующие устройства, приводы, системы управления и вспомогательное оборудование. Их правильный выбор напрямую влияет на надежность технологических процессов, соответствие нормативным требованиям и уровень защиты персонала.

Почему химические производства предъявляют особые требования к арматуре

Эксплуатационные условия на химических предприятиях существенно отличаются от условий работы оборудования в коммунальном хозяйстве, пищевой промышленности или системах водоснабжения. Арматура здесь постоянно контактирует с агрессивными веществами, работает под воздействием высоких температур, давления и химически активных сред.

Дополнительную опасность представляет вероятность образования взрывоопасной атмосферы. Многие вещества способны испаряться даже при нормальной температуре окружающей среды, образуя смеси, которые могут воспламеняться от минимального источника энергии. В отдельных случаях для возникновения взрыва достаточно небольшой электрической искры или локального перегрева поверхности оборудования.

По этой причине все элементы трубопроводной системы должны одновременно выполнять несколько задач: обеспечивать надежную герметизацию потоков, противостоять агрессивному воздействию химических веществ и исключать возможность возникновения источников воспламенения.

Основные источники риска на химических объектах

Наибольшую опасность представляют зоны хранения и транспортировки растворителей, спиртов, нефтехимических продуктов, красок, лаков и других легковоспламеняющихся веществ. Риск возникновения аварийной ситуации возрастает в местах слива и налива продукции, около резервуаров хранения, насосных станций и технологических реакторов.

Дополнительным фактором риска становятся статическое электричество, коммутационные процессы в электрических цепях, работа электродвигателей и нагрев отдельных элементов оборудования. Именно поэтому требования к взрывозащите распространяются не только на саму арматуру, но и на приводы, датчики, системы автоматизации и средства управления.

Что такое взрывозащищенная арматура и чем она отличается от стандартной

На первый взгляд взрывозащищенная арматура может мало отличаться от обычных запорных устройств. Однако ее конструкция разрабатывается с учетом требований работы во взрывоопасных зонах и предусматривает дополнительные меры безопасности.

Основное отличие заключается в способности оборудования исключать возникновение искр, электрических дуг и опасного нагрева поверхностей. Конструкция таких устройств предусматривает специальные материалы, усиленные корпуса, герметизированные узлы и защиту электрических компонентов.

Кроме того, вся продукция проходит обязательную сертификацию и испытания на соответствие требованиям взрывозащиты. Только после подтверждения безопасности оборудование допускается к эксплуатации на опасных производственных объектах.

Требования к материалам корпуса

Для химических производств особенно важна устойчивость материалов к агрессивным средам. В зависимости от характера технологического процесса корпуса арматуры могут изготавливаться из нержавеющих сталей различных марок, специальных сплавов или материалов с дополнительными антикоррозионными покрытиями.

При этом учитывается не только химическая стойкость. Материалы должны обладать свойствами, исключающими накопление статического заряда, который может стать причиной искрообразования.

Особое внимание уделяется уплотнительным элементам. Они должны сохранять свои свойства при контакте с агрессивными веществами и выдерживать длительную эксплуатацию без потери герметичности.

Классификация взрывоопасных зон и ее влияние на выбор оборудования

Выбор арматуры всегда начинается с определения категории опасности конкретного участка производства. Для этого выполняется классификация зон в соответствии с действующими нормативными требованиями.

От класса зоны напрямую зависит уровень взрывозащиты, который должен иметь каждый установленный элемент оборудования. Ошибка на этом этапе способна привести не только к нарушению требований промышленной безопасности, но и к возникновению реальной угрозы аварии.

Зона 0 — максимальный уровень опасности

К данной категории относятся участки, где взрывоопасная газовая смесь присутствует постоянно или на протяжении длительного времени. Обычно такие условия возникают внутри технологических емкостей, резервуаров или отдельных частей оборудования.

Для работы в подобных условиях допускаются только устройства с максимальным уровнем взрывозащиты. Конструкция такого оборудования должна гарантировать безопасность даже при возникновении нескольких независимых отказов одновременно.

Зона 1 — вероятность образования взрывоопасной среды при нормальной работе

Данная категория наиболее распространена на химических производствах. К ней относятся участки вокруг технологических аппаратов, насосов, узлов налива и слива продукции, где образование опасной смеси возможно в процессе нормальной эксплуатации.

Для таких зон применяются устройства во взрывобезопасном исполнении с использованием взрывонепроницаемых оболочек, искробезопасных цепей и других методов защиты.

Зона 2 — пониженная вероятность возникновения опасной атмосферы

В подобных зонах появление взрывоопасной смеси считается маловероятным и обычно связано с аварийными ситуациями. Несмотря на более низкий уровень риска, используемое оборудование также должно соответствовать требованиям взрывозащиты.

Сертификация и маркировка взрывозащищенного оборудования

Наличие сертификата является обязательным условием применения оборудования на опасных производственных объектах. При этом важно понимать, что сертификат подтверждает не просто качество изделия, а его способность безопасно работать в конкретных условиях эксплуатации.

Маркировка оборудования содержит информацию о типе защиты, допустимых категориях взрывоопасных зон, температурном классе и группе газов, для которых предназначено изделие.

Перед выбором оборудования необходимо убедиться, что его характеристики полностью соответствуют условиям конкретного объекта. Даже сертифицированная арматура не может использоваться произвольно, если ее параметры не соответствуют проектным требованиям.

Температурный класс оборудования

Одним из ключевых параметров является температурный класс. Он определяет максимально допустимую температуру поверхности оборудования при работе.

Этот показатель особенно важен на химических предприятиях, где многие вещества способны воспламеняться при относительно низких температурах. Если температура корпуса превысит допустимые значения, возрастает риск воспламенения окружающей среды даже без возникновения искры.

Особенности выбора исполнительных механизмов

Отдельное внимание при проектировании химических производств уделяется исполнительным механизмам. Именно электроприводы, блоки управления и коммутационное оборудование чаще всего становятся потенциальными источниками воспламенения.

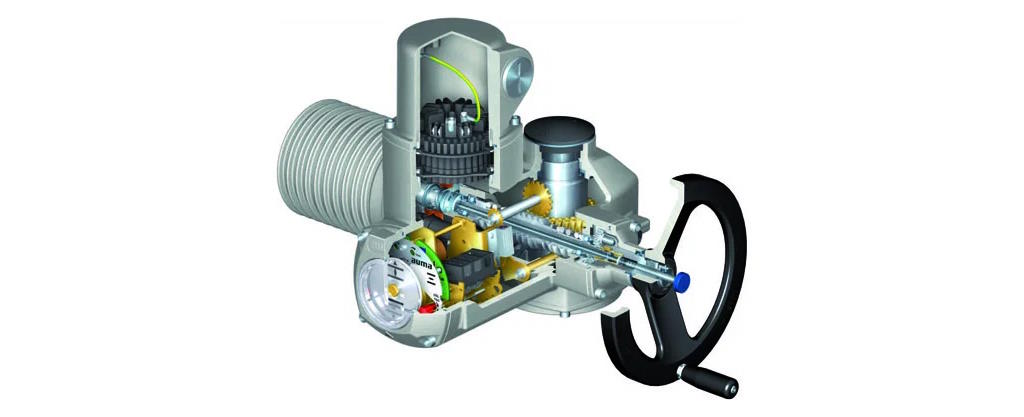

Современные комплекты арматуры оснащаются приводами, конструкция которых исключает контакт окружающей среды с токоведущими элементами. Для этого используются специальные методы защиты, включая взрывонепроницаемые оболочки и искробезопасные электрические цепи.

Взрывонепроницаемая оболочка

Принцип действия такой защиты заключается в локализации возможного внутреннего взрыва внутри корпуса устройства. Даже если воспламенение произойдет внутри оболочки, энергия взрыва не сможет выйти наружу и инициировать взрыв окружающей среды.

Подобные решения широко применяются для электродвигателей, исполнительных механизмов и распределительных устройств на химических предприятиях.

Искробезопасные электрические цепи

Еще одним распространенным способом защиты является ограничение электрической энергии до уровня, при котором образование искры становится физически невозможным.

Подобные решения часто используются в системах автоматизации, датчиках положения, концевых выключателях и средствах дистанционного управления арматурой.

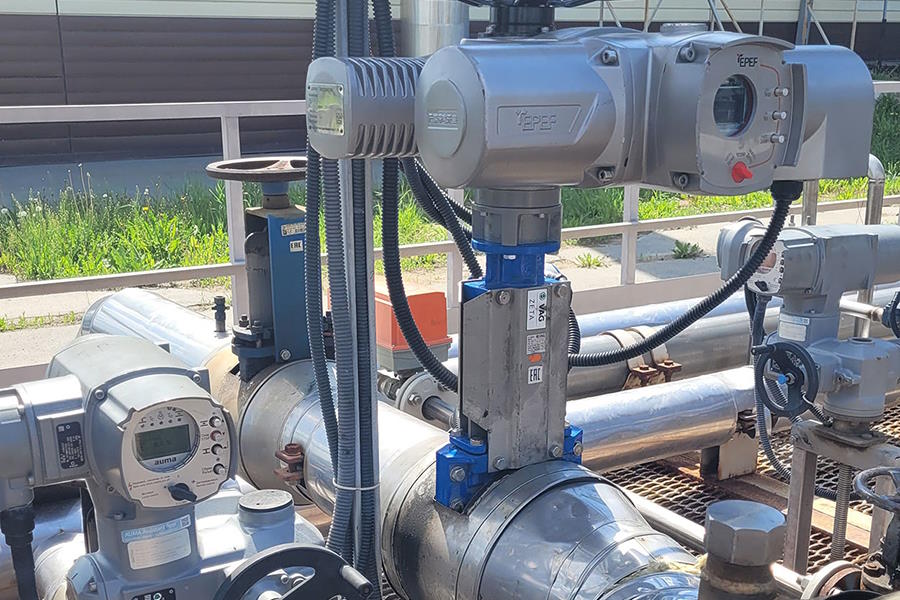

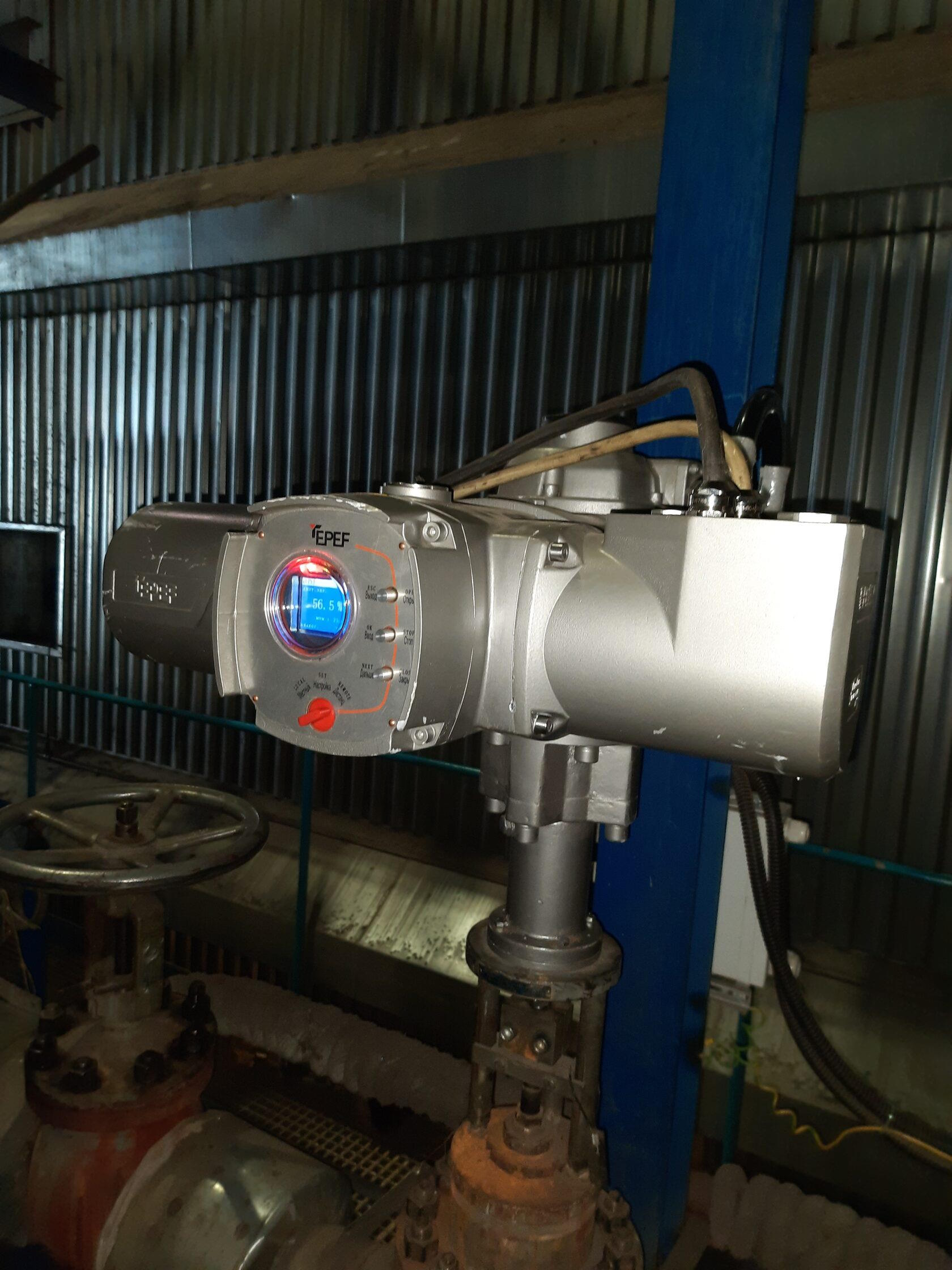

Применение приводов YEPEF на химических объектах

Комплекты с приводами YEPEF, предназначенные для эксплуатации на опасных производственных объектах, проходят сертификацию на соответствие требованиям взрывозащиты. Конструкция оборудования обеспечивает надежную изоляцию токоведущих частей и предотвращает возникновение электрической дуги даже при интенсивной эксплуатации.

Это позволяет использовать такие решения на объектах химической промышленности, где требуется высокий уровень автоматизации технологических процессов при сохранении максимальной безопасности.

Практический пример модернизации узла слива растворителей

Рассмотрим типичную ситуацию, с которой сталкиваются специалисты химических предприятий. На заводе по производству лакокрасочной продукции проводилась модернизация узла слива растворителей в резервуарный парк.

В ходе обследования было установлено, что участок вокруг сливного люка относится к Зоне 1, поскольку в процессе работы возможно образование взрывоопасной смеси паров растворителя и воздуха.

Использование стандартной арматуры в подобных условиях не соответствовало требованиям промышленной безопасности. Для решения задачи были установлены дисковые затворы с электроприводами во взрывонепроницаемом исполнении и системой управления на основе искробезопасных цепей.

В результате предприятие не только выполнило требования нормативных документов, но и получило возможность автоматизировать процесс слива без увеличения уровня риска для персонала и оборудования.

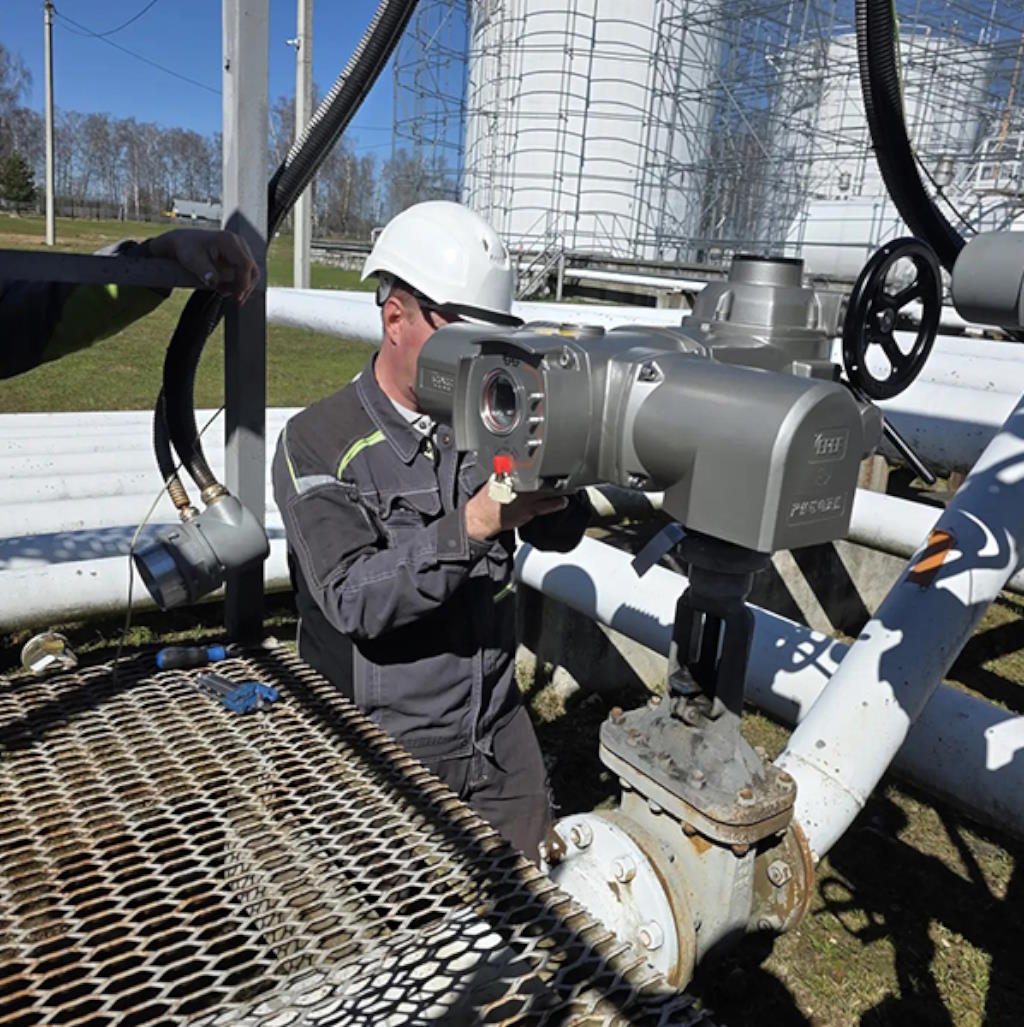

Дополнительные требования к эксплуатации и техническому обслуживанию

Даже самое современное взрывозащищенное оборудование требует регулярного контроля и обслуживания. В процессе эксплуатации необходимо периодически проверять состояние уплотнений, герметичность соединений, исправность приводов и сохранность элементов взрывозащиты.

Особое внимание уделяется состоянию кабельных вводов, заземляющих соединений и защитных оболочек. Любое повреждение этих элементов способно снизить уровень безопасности оборудования.

Кроме того, любые ремонтные работы должны выполняться с соблюдением требований производителя и действующих нормативов. Самовольное изменение конструкции или использование неоригинальных комплектующих может привести к утрате сертификата взрывозащиты.

***

Взрывозащищенные комплекты арматуры являются одним из ключевых элементов системы промышленной безопасности на химических предприятиях. Их задача заключается не только в управлении потоками технологических сред, но и в предотвращении возникновения источников воспламенения в условиях повышенной опасности.

Грамотный выбор оборудования требует комплексного подхода, включающего анализ класса взрывоопасной зоны, характеристик рабочей среды, требований к автоматизации и условий эксплуатации. Особое значение имеют сертификация оборудования, качество материалов, уровень защиты исполнительных механизмов и соответствие температурным классам.

Использование сертифицированной арматуры, взрывозащищенных приводов и надежных систем управления позволяет обеспечить безопасную работу химических производств, сохранить непрерывность технологических процессов и минимизировать риск аварий, последствия которых могут быть крайне серьезными как для предприятия, так и для персонала.
