С чего начать: планируем электрощиток для частного дома

Правильно спроектированный электрощит — это сердце электрической системы дома. Он обеспечивает удобное управление, защиту от короткого замыкания, перегрузок и скачков напряжения.

Все необходимые устройства для оборудования электрощитка вы сможете подобрать в каталоге https://shop220.ru/prochie-modulnoe-oborudovanie-iek.htm. Мы же в данной статье поговорим о том, как подойти к его планированию с умом: от расчёта мощности до выбора обязательных элементов защиты.

1. Расчёт мощности и количества автоматов

Перед проектированием щитка нужно понять, сколько линий питания потребуется и на какую нагрузку они рассчитаны. Ошибка на этом этапе может обернуться постоянными перегрузками, срабатыванием автоматов и даже опасными авариями.

Определение общей нагрузки

Первый шаг — выяснить общую мощность, которую потребляет ваш дом. Это можно сделать двумя способами:

• Простой способ — использовать данные из договора с энергоснабжающей организацией. Например, если вам выделено 15 кВт, именно от этой цифры и отталкивайтесь.
• Точный способ — составить список всех предполагаемых электроприборов, включая освещение, розетки, бытовую технику, насосы, обогрев и т.д. Далее сложите мощности и заложите дополнительный запас в 20–30% на случай будущих изменений.

Разделение на группы

Для безопасной эксплуатации каждую зону или крупную нагрузку желательно подключать через отдельный автомат. Например:

• Кухня, где обычно расположено много мощной техники;
• Ванная комната, из-за высокой влажности требует отдельного автомата с УЗО;
• Отдельные линии на освещение, уличную электрику, ворота, бойлер, насосы и т.п.

Такой подход облегчает обслуживание, поиск неисправностей и расширение системы.

Подбор номинала автоматов

Номинал автомата подбирается на основе предполагаемой нагрузки и сечения кабеля. Например, если вы используете медный кабель сечением 2.5 мм², автомат должен быть не мощнее 20–25А. Для 4 мм² — можно ставить до 32А. Нарушать это правило нельзя: кабель может перегреться и воспламениться.

2. Проектирование щитка: как учесть зоны, нагрузки и резерв

Щиток — это не просто коробка с автоматами. Это структура, в которой каждый элемент должен быть логически размещён, подписан и продуман с точки зрения удобства и перспектив.

Зонирование

Важно разделить дом на функциональные зоны: жилые помещения, технические, уличные и влажные (санузлы, кухни). Это позволит избежать перекрёстных перегрузок и упростит обслуживание. Под каждую зону выделяется отдельная группа.

Например:

• Жилая зона — освещение и розетки в комнатах;
• Кухня и ванная — отдельные группы с УЗО;
• Гараж, подвал, двор — уличные группы с повышенной защитой;
• Силовые линии — для водонагревателя, бойлера, насоса или кондиционера.

Учёт нагрузки

При распределении групп следует учитывать пиковую нагрузку. Лучше немного «перестраховаться», чем потом мучиться с постоянным выбиванием автоматов. Учитывайте также работу приборов с индукционной нагрузкой (например, моторы и насосы) — они требуют большего пускового тока.

Резерв

Умное решение — заранее оставить 2–4 свободных слота в щите. Это позволит подключить новую технику или розетки без переделки схемы. Например, если через пару лет вы решите установить зарядную станцию для электромобиля или бойлер на втором этаже.

3. Что обязательно должно быть в электрощитке частного дома

Помимо автоматов и УЗО, в щитке можно (и нужно) установить полезные элементы, которые улучшат безопасность, удобство и функциональность системы. Вот то, что стоит включить в состав щита:

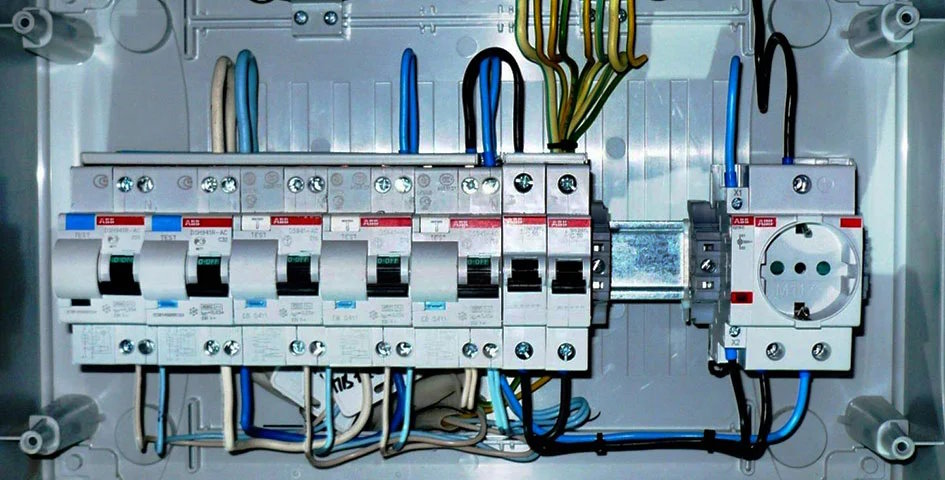

Щитовая розетка

Простая розетка, установленная прямо внутри щита или на его корпусе. Используется для подключения инструмента, временных устройств, освещения или зарядки аккумуляторов. Особенно удобно при проведении ремонтных работ — не придётся тянуть удлинители из других комнат. Такие розетки представлены в каталоге интернет-магазина электрики shop220.ru.

Расцепитель минимального напряжения

Этот прибор отключает автомат в случае падения напряжения ниже допустимого уровня. Это защищает технику от выхода из строя в моменты, когда напряжение падает до критически низких значений (что часто бывает в загородных сетях).

Реле контроля напряжения

Позволяет защитить всю сеть дома от скачков, перегрузок и перекоса фаз. Особенно актуально в регионах с нестабильным питанием. При отклонении от заданных параметров реле отключает подачу напряжения до нормализации.

Контроль фаз

Если в доме используется трёхфазное питание, обязательно установите модуль контроля фаз. Он отключит подачу электричества при потере одной из фаз, что предотвратит серьёзные последствия — например, выход из строя компрессоров, котлов, электродвигателей.

Освещение щита

Небольшой светильник внутри или возле щита — полезная мелочь, особенно если он установлен в подвале или подсобном помещении. Свет можно подключить на отдельный автомат или сделать включение вручную.

***

Проектирование электрощита в частном доме — это фундамент безопасной и удобной эксплуатации всей электросети. Здесь не место спешке или «на глазок». Лучше потратить время и ресурсы на грамотное распределение линий, выбрать правильные защитные устройства и продумать зоны питания.
