Промышленные PCI-коммуникационные карты: что это и зачем они нужны?

Промышленные коммуникационные карты PCI, PCI-X и PCIe — важный элемент инфраструктуры автоматизированных систем, серверов и устройств управления. Они обеспечивают расширение возможностей компьютеров и контроллеров, позволяя подключать специализированное оборудование, передавать данные в реальном времени и повышать общую производительность системы.

Подготовили для вас материал, из которого вы узнаете, чем промышленные PCI-коммуникационные карты отличаются от обычных, какие задачи они выполняют и как выбрать оптимальное устройство для работы.

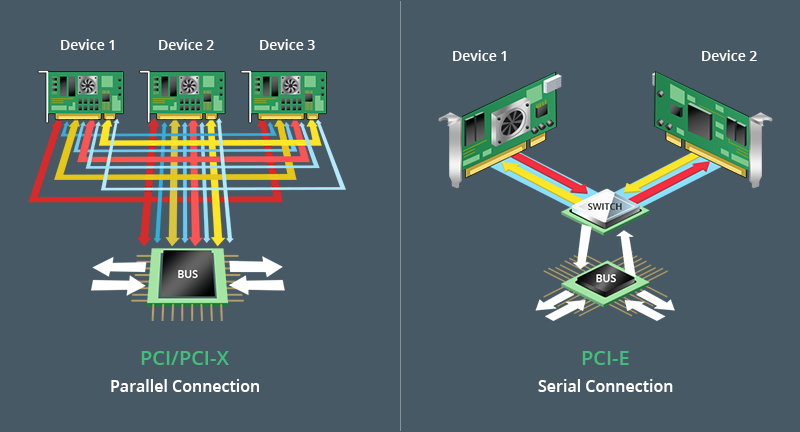

Что такое PCI, PCI-X и PCIe?

Разъемы PCI (Peripheral Component Interconnect) используются для подключения дополнительных устройств к материнской плате компьютера. С развитием технологий появились улучшенные версии интерфейса:

• PCI (32-разрядный и 64-разрядный) – классический вариант, работающий на частоте 33 или 66 МГц.
• PCI-X (PCI Extended) – усовершенствованный вариант PCI с повышенной пропускной способностью (до 1064 МБ/с), применялся в серверных решениях.
• PCIe (PCI Express) – современный стандарт, поддерживающий несколько линий (x1, x4, x8, x16), что позволяет существенно увеличить скорость передачи данных.

Сегодня PCI и PCI-X практически вытеснены PCIe, который обеспечивает максимальную производительность и надежность соединений.

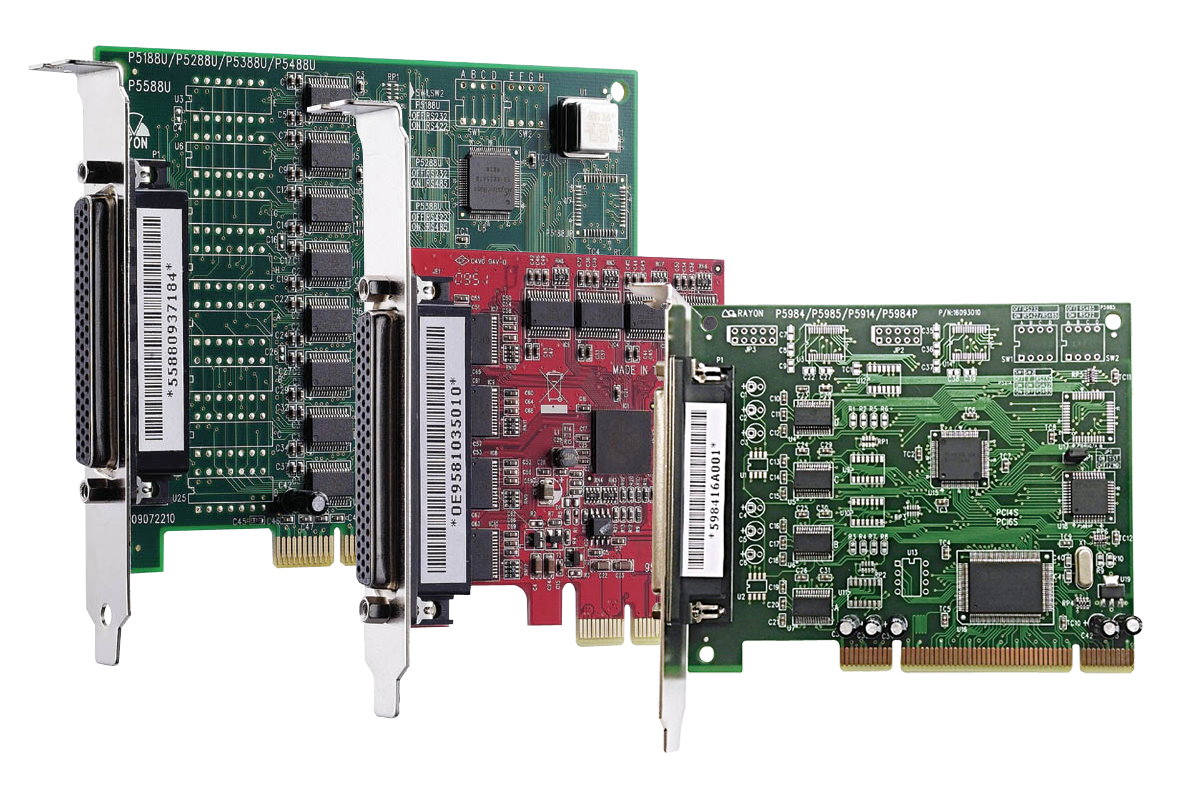

Чем промышленные PCI-коммуникационные карты отличаются от обычных?

Промышленные PCI-карты предназначены для эксплуатации в условиях повышенных нагрузок, температурных колебаний и вибраций. В отличие от потребительских моделей, они обладают:

• Усиленной конструкцией – компоненты защищены от перегрева, пыли и механических повреждений.
• Расширенными возможностями интерфейсов – поддержка RS-232/422/485, CAN, Profibus, Ethernet, USB, которые используются в промышленных системах.
• Повышенной надежностью – рассчитаны на бесперебойную работу 24/7.
• Совместимостью с промышленными ОС – поддерживают Windows Embedded, Linux, реже – специализированные RTOS (реального времени).

Для чего применяются промышленные PCI-карты?

Промышленные коммуникационные карты играют ключевую роль в автоматизированных процессах и высоконагруженных системах:

Автоматизация и управление производством

Используются для подключения контроллеров, датчиков и исполнительных механизмов в системах автоматизации. Например, в машиностроении, пищевой промышленности и энергетике карты с интерфейсами RS-485 или CAN управляют работой оборудования и передают данные в централизованные системы.

Серверные решения и дата-центры

PCIe-карты Ethernet или Fiber Channel расширяют сетевые возможности серверов, обеспечивая высокую скорость передачи данных и отказоустойчивость. Они применяются в облачных вычислениях, виртуализации и хранении данных.

Системы видеонаблюдения и безопасности

Коммуникационные карты помогают интегрировать камеры, датчики движения и прочие системы безопасности в единое пространство. Например, многопортовые RS-485 карты подключают большое количество камер и контроллеров доступа.

Промышленные вычисления и встраиваемые системы

Используются в бортовых компьютерах, медицинском оборудовании, транспортных системах. Например, в авиации и железнодорожном транспорте PCI-карты обрабатывают телеметрию и передают данные в центральный сервер.

Как выбрать промышленную PCI-карту: 5 ключевых параметров

Выбор зависит от требований системы и условий эксплуатации. Основные критерии:

1. Тип интерфейса

Определите, какие порты требуются для работы: RS-232/422/485, Ethernet, CAN, Profibus или другие. Например, для подключения промышленного оборудования чаще всего используются RS-485 и CAN.

2. Пропускная способность и скорость передачи данных

Чем выше скорость обмена данными, тем быстрее система будет обрабатывать информацию. Для серверов и систем видеонаблюдения важны высокоскоростные интерфейсы, такие как PCIe x4 или x8 с поддержкой 10 Гбит/с Ethernet.

3. Надежность и условия эксплуатации

Обратите внимание на диапазон рабочих температур, защиту от пыли и вибраций. Важно, чтобы карта имела защиту от электромагнитных помех (EMI) и соответствовала промышленным стандартам (например, IEC 61000).

4. Совместимость с оборудованием и ОС

Проверьте поддержку драйверов для вашей операционной системы. Многие промышленные устройства работают под управлением Windows Embedded, Linux или RTOS, и несовместимость может привести к проблемам с интеграцией.

5. Производитель и гарантия

Лучше выбирать продукцию известных брендов, таких как Advantech, Moxa, ICP DAS, National Instruments, которые предлагают поддержку и обновления прошивки.

***

Промышленные PCI-коммуникационные карты незаменимы в системах автоматизации, серверных решениях и встраиваемых вычислениях. В отличие от обычных карт, они обладают повышенной надежностью, поддержкой специфических интерфейсов и устойчивостью к внешним воздействиям. Выбирая карту, важно учитывать тип интерфейса, пропускную способность, условия эксплуатации и совместимость с ОС, чтобы обеспечить стабильную работу системы.
