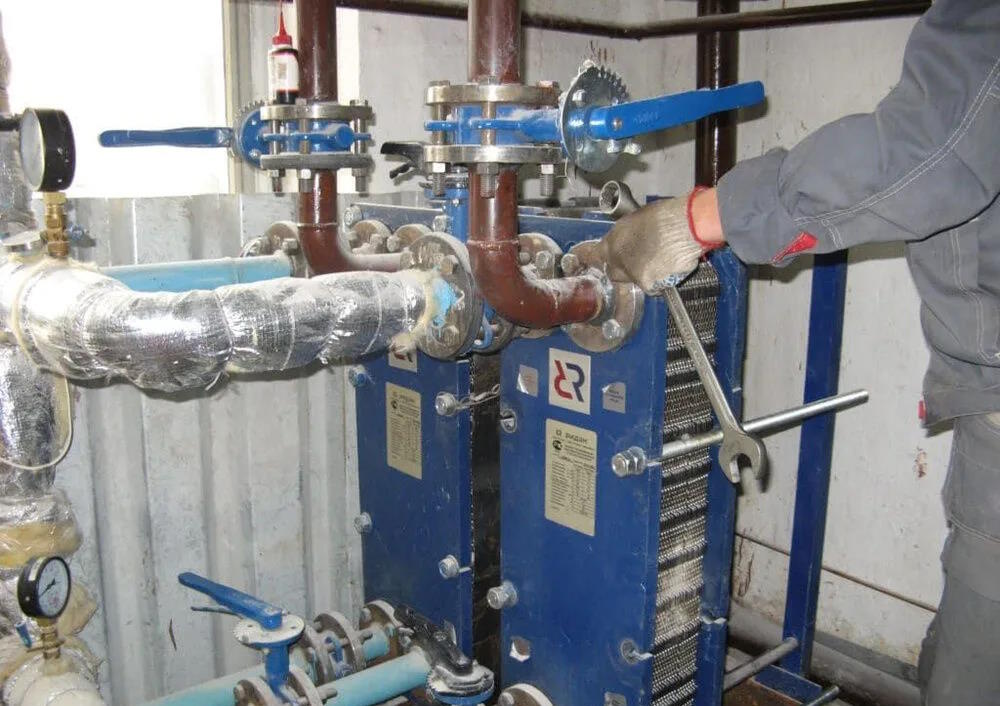

Меняем теплообменник: что переделать в обвязке

Замена теплообменника — это не просто выкручивание гайки и установка нового аппарата. Это пересмотр гидравлической схемы всей узловой группы. Инженеры часто совершают ошибку, считая, что достаточно поставить новый кожухотрубный или пластинчатый модуль, оставив старую обвязку без изменений. На практике это приводит к вибрациям, разрушению штуцеров и быстрому выходу из строя новой аппаратуры. При проектировании замены необходимо учитывать физические параметры системы: давление, расход среды, температурные перепады и, что критично, геометрические ограничения существующего оборудования.

Геометрические допуски и привязка по центру

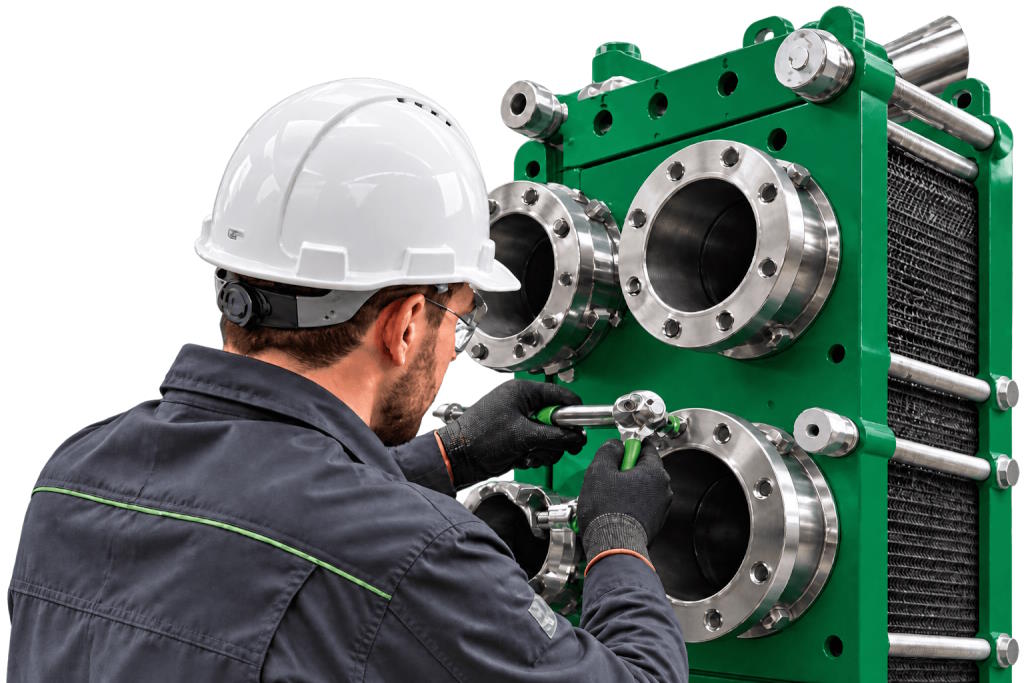

Самая частая причина аварий при монтаже — несовпадение центров фланцев. Стандартные фланцы DN50 или DN80 имеют разные диаметры болтовых окружностей. Если вы берете теплообменник от другого производителя, его фланцевая поверхность может отличаться на 2-3 миллиметра. Это недопустимо. При затяжке болтов с таким перекосом возникает локальное напряжение в материале фланца, превышающее предел текучести стали Ст20. Через месяц-два после запуска цикла нагрева-остывания на фланце появляется трещина.

Нужно измерить расстояния между центрами отверстий под болты на старом и новом аппарате. Разница более 1 мм требует изготовления переходных фланцев или подгонки существующих. Также важно проверить высоту установки по уровню пола. Если новый теплообменник тяжелее старого на 15-20 килограммов, опорные кронштейны могут деформироваться. Визуальный контроль уровня лазерным нивелиром обязателен. Отклонение по вертикали более 1 градуса создает изгибающий момент на штуцерах, который труба не способна погасить.

Гидравлическое сопротивление и насосное оборудование

Новый теплообменник почти всегда имеет другую площадь поверхности теплообмена. Это меняет гидравлическое сопротивление контура. Допустим, старый аппарат давил 0,2 бар на номинальном расходе 5 кубометров в час. Новый, более эффективный, может создать сопротивление 0,5 бар. Если насос контура отопления или ГВС не имеет запаса по напору, расход теплоносителя упадет.

Нужно пересчитать рабочую точку насоса. График насоса должен пересекаться с кривой сопротивления системы в зоне КПД не ниже 70%. Если перепад давлений на новом теплообменнике превышает расчетные 0,3 бар, необходимо либо заменить насос на модель с большей мощностью, либо установить регулирующий клапан для балансировки. Игнорирование этого пункта ведет к тому, что система будет работать в режиме «типового» недостатка тепла, а насос будет гудеть, потребляя лишние киловатты электроэнергии.

Температурные режимы и изоляция

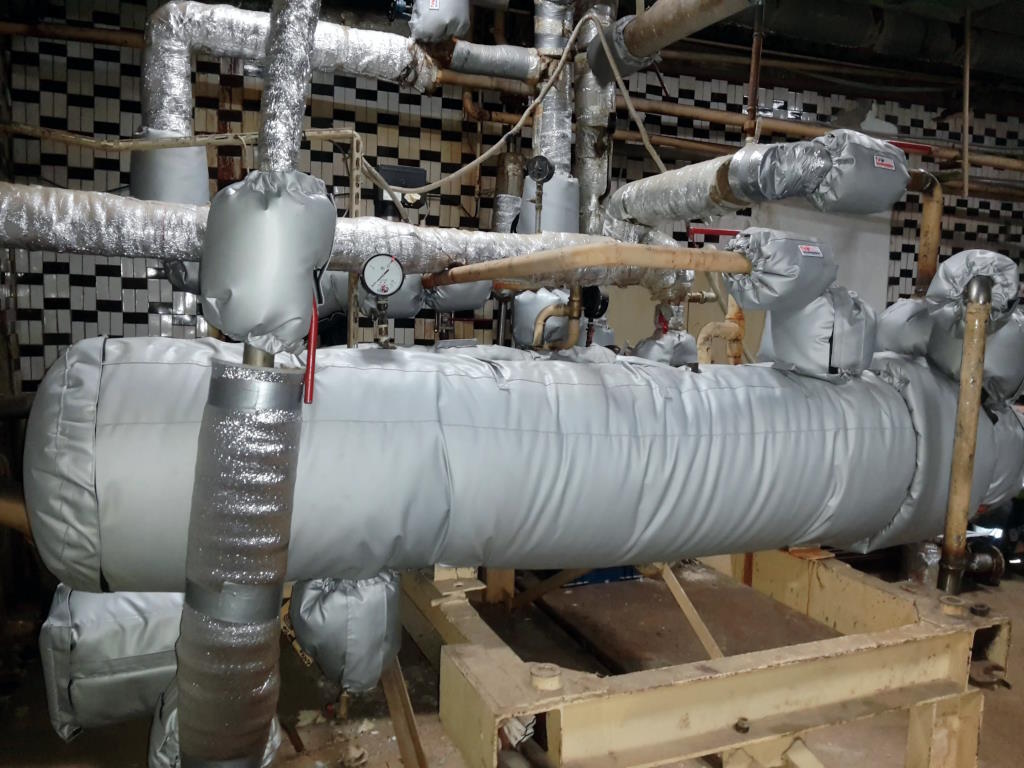

Материалы старой изоляции рассчитаны на определенную температуру поверхности. Если вы ставите теплообменник, где температура греющей среды поднимается до 150 °C, а старая минераловатная оболочка рассчитана максимум на 80 °C, она начнет обугливаться. Это не только пожароопасно, но и резко снижает эффективность теплоизоляции. Термическое сопротивление такой «зоны» упадет до нуля.

Необходимо проверить класс огнестойкости и максимальную температуру эксплуатации существующей кожуховой изоляции. Для контуров с температурой выше 100 °C требуется использование базальтовых матов плотностью от 100 кг/м³. Также важно учесть коэффициент теплопроводности материала. Старая асбестовая вата, если она еще используется, имеет λ = 0,08 Вт/(м·К), тогда как современная минеральная вата — λ = 0,038 Вт/(м·К). Разница в 2 раза означает, что при той же толщине слоя старая изоляция будет терять в 2 раза больше тепла. Пересчет толщины изоляционного слоя обязателен для сохранения энергоэффективности.

Вибрация и гибкие соединения

При замене аппарата меняется масса и центр тяжести узла. Это влияет на вибрацию. Жесткая приварка штуцеров к трубам обвязки передаёт все микровибрации от насосов и турбулентного потока на корпус теплообменника. В местах сварных швов это приводит к усталостному разрушению металла. Рекомендуется использовать гибкие вставки — рукава из нержавеющей ткани или резинометаллические компенсаторы.

Длина компенсатора должна быть не менее 300 мм для диаметра DN50. Это гасит осевые и боковые смещения. Без гибкой вставки даже небольшая вибрация насоса, составляющая всего 0,5 мм/с, со временем разобьет штуцер теплообменника. Также стоит проверить крепление самого аппарата к раме или полу. Амортизаторы под ногами должны выдерживать динамическую нагрузку, увеличенную на 20% по сравнению со статической массой аппарата.

Выбор комплектующих и арматуры

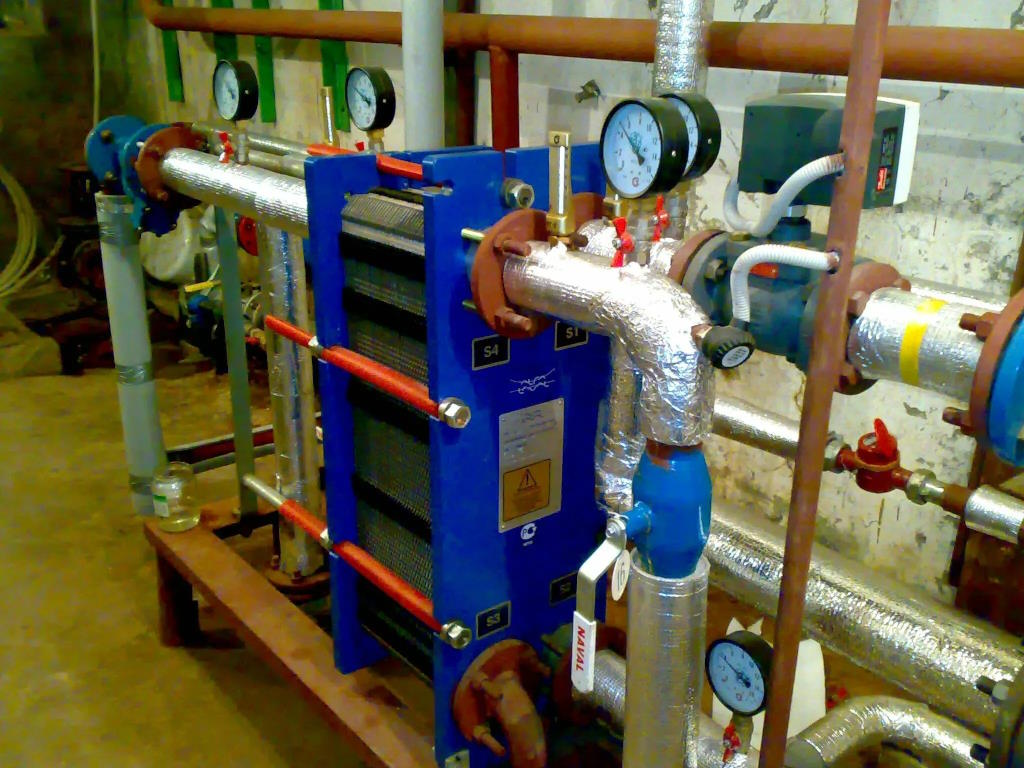

Старая запорная арматура, фильтры и манометры часто не подходят к новым условиям эксплуатации. Если давление в системе возросло с 6 до 10 атмосфер, старые пробки на манометрах могут сорвать. Нужно проверить паспортные данные всех элементов обвязки. Давление присоединения теплообменника обычно равно 10 или 16 бар. Арматура должна соответствовать этому классу.

Фильты грубой очистки должны иметь ячейку не более 1 мм, чтобы защитить новые каналы от шлама. Если в обвязке есть термостатические клапаны, их настройка может потребовать перенастройки под новый температурный график. Например, для теплообменника с температурой на выходе 70 °C при входе 90 °C требуется клапан с другим типоразмером, чем для старого аппарата с перепадом 60-70 °C. Перед монтажом замена теплообменника должна сопровождаться полной ревизией сопутствующих элементов.

Пусконаладочные работы

После монтажа нельзя сразу открывать задвижки на полную. Нужно медленно прогреть аппарат. Скорость нагрева не должна превышать 50 °C в час. Резкий перепад температур вызывает термические напряжения в трубных досках. После подключения системы необходимо провести опрессовку давлением 1,25 от рабочего. Для системы с рабочим давлением 10 бар опрессовка ведется при 12,5 бар в течение 30 минут. Утечек быть не должно. Только после этого можно запускать гидравлический режим. Контроль температуры на входах и выходах должен вестись первые 24 часа непрерывно. Фиксация параметров позволяет убедиться, что новый теплообменник работает в расчетном режиме, а обвязка не создает дополнительных сопротивлений.
