Как выбрать СИП-мойку для предприятия

На предприятиях пищевой промышленности, фармацевтики, косметического производства и других отраслей, где требуется поддерживать высокий уровень санитарной чистоты, оборудование необходимо регулярно очищать от остатков сырья и продуктов. При ручной мойке технологических емкостей и трубопроводов расходуется много времени, а результат может зависеть от действий персонала. СИП-мойка позволяет автоматизировать этот процесс и сделать его более стабильным.

При выборе такого оборудования недостаточно ориентироваться только на мощность насоса или объем баков: сип-мойки должны соответствовать конкретной технологической линии, типу загрязнений, используемым моющим средствам и требованиям к санитарной обработке. Ошибка на этапе подбора способна привести к перерасходу воды и химии, недостаточной эффективности мойки или, наоборот, неоправданному усложнению системы.

Что такое СИП-мойка и для чего она нужна

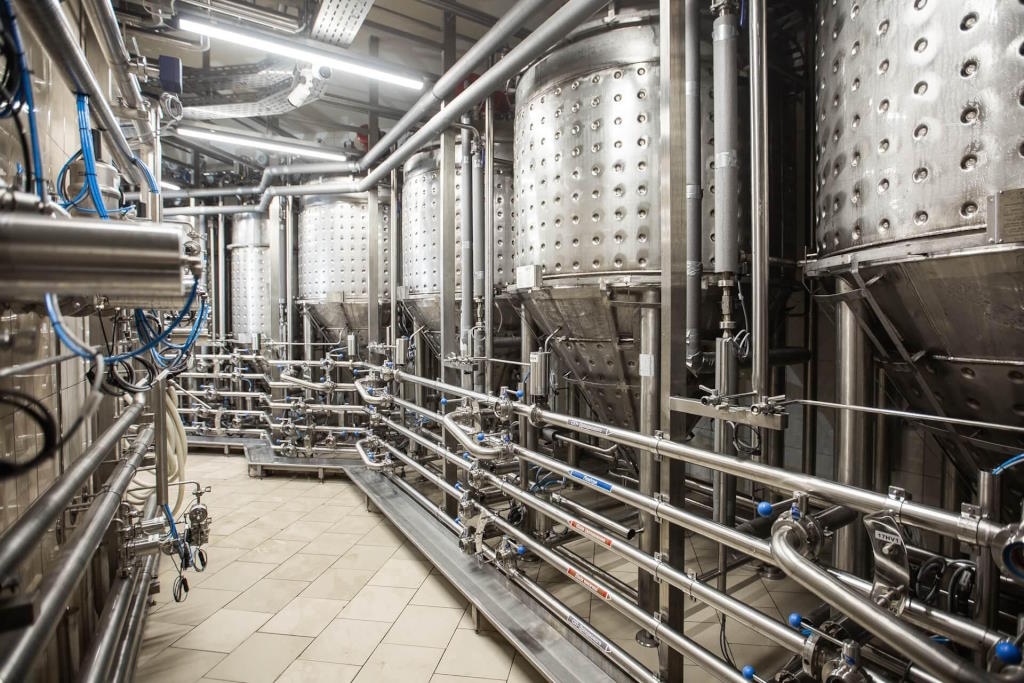

СИП-мойка, или CIP (Cleaning in Place), представляет собой автоматизированную систему безразборной мойки технологического оборудования. Ее используют для очистки внутренних поверхностей резервуаров, трубопроводов, теплообменников, насосов, дозирующих узлов и других элементов производственной линии без необходимости демонтировать их перед каждой процедурой.

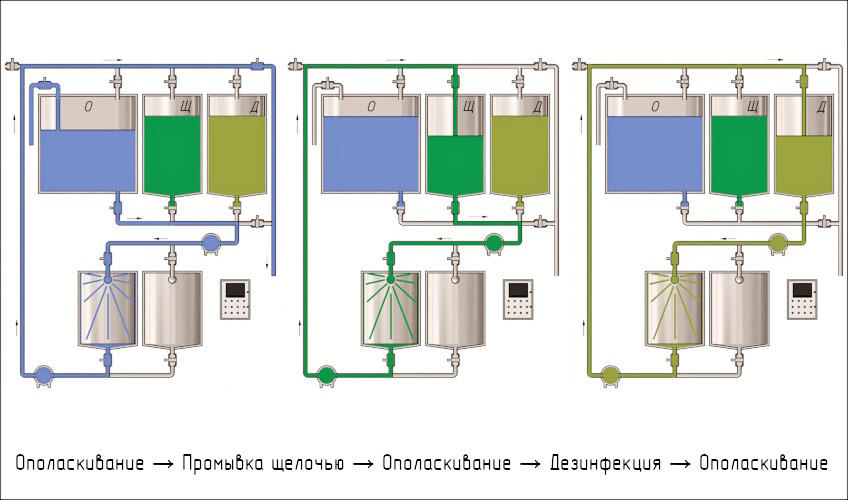

Принцип работы основан на циркуляции моющего раствора через оборудование. В зависимости от технологического процесса сначала выполняется предварительное ополаскивание, затем подается щелочной или кислотный раствор, после чего система промывается водой. Конкретная последовательность операций определяется типом производства и характером загрязнений.

Для удаления белковых, жировых или углеводных остатков могут потребоваться разные режимы. Например, в молочном производстве большое значение имеет эффективное удаление белково-жировых загрязнений, тогда как на предприятии по производству напитков технологическая линия может требовать других концентраций растворов и последовательности циклов.

Основное преимущество СИП-мойки заключается в повторяемости процесса. Оператору не приходится каждый раз вручную определять продолжительность подачи раствора, температуру или порядок операций. Эти параметры задаются программой, а система поддерживает их в установленных пределах.

Какие параметры оборудования необходимо учитывать

Выбирать СИП-мойку нужно исходя из всей технологической системы, а не отдельно от нее. Первым делом определяют, какое оборудование предстоит очищать, какой у него объем, длина трубопроводов, количество ответвлений и какие загрязнения образуются после производственного цикла.

Особое значение имеет гидравлика. Моющий раствор должен двигаться по контуру с необходимой скоростью и создавать достаточное воздействие на внутренние поверхности. Если насос подобран неправильно, даже высокая концентрация химического средства не гарантирует качественной мойки.

При проектировании учитывают также диаметр и протяженность трубопроводов, перепады высот, количество поворотов, арматуры и других элементов, создающих сопротивление потоку. Чем сложнее технологическая линия, тем важнее правильно рассчитать насосное оборудование.

Температурный режим — еще один ключевой параметр. Для ряда моющих процессов необходимо нагревать воду или химический раствор до определенной температуры. Поэтому сип-станции могут комплектоваться системой нагрева и автоматического контроля температуры. При подборе оборудования необходимо учитывать не только максимальную температуру, но и скорость ее достижения.

Материалы изготовления также должны соответствовать условиям эксплуатации. В пищевой промышленности наиболее распространено использование нержавеющей стали, устойчивой к воздействию моющих средств и повышенным температурам. Конструкция оборудования должна исключать зоны, в которых может скапливаться раствор или загрязнения.

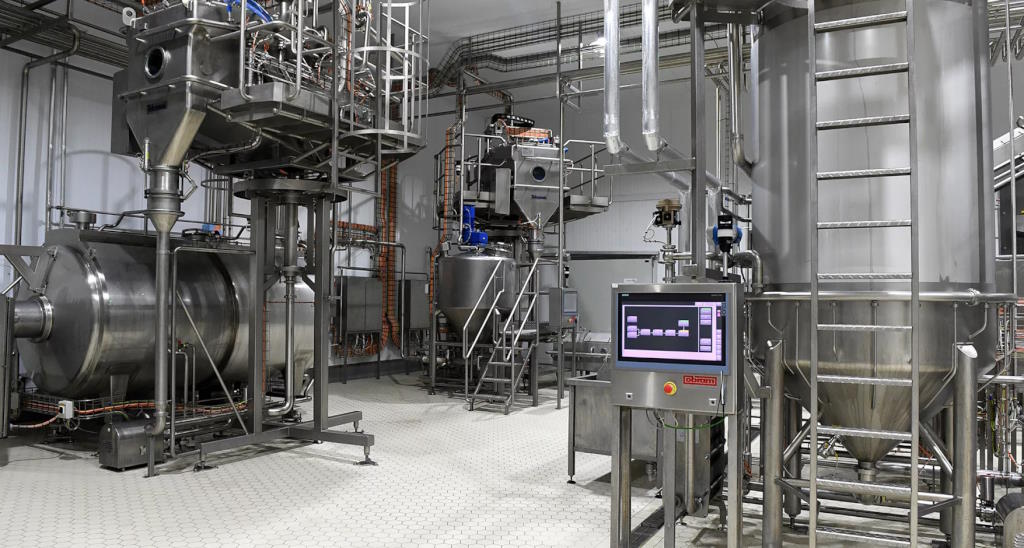

Наконец, необходимо учитывать способ управления. Для простой линии может быть достаточно относительно простой автоматики, а крупное производство потребует программируемого контроллера, панели оператора, регистрации параметров циклов и интеграции с общей системой управления предприятием.

Производительность и объем моющих растворов

Производительность СИП-мойки должна соответствовать объему и конфигурации очищаемой системы. Здесь нельзя руководствоваться принципом «чем мощнее, тем лучше». Избыточная производительность означает повышенный расход воды и химических средств, увеличивает нагрузку на насосы и трубопроводы и может оказаться экономически неоправданной.

При расчете ориентируются на необходимый расход раствора в конкретном контуре. Важна не только производительность насоса в литрах в минуту или кубометрах в час, но и давление, которое он способен обеспечить при реальном сопротивлении технологической линии.

Например, насос может показывать высокую производительность в свободном режиме, но при подключении длинного трубопровода с большим количеством арматуры фактический расход окажется значительно ниже. Поэтому рабочую точку насоса необходимо определять с учетом характеристик всей системы.

Объем баков также выбирают исходя из конкретного технологического процесса. Слишком маленькая емкость может оказаться недостаточной для стабильной циркуляции раствора, а чрезмерно большая приведет к ненужному расходу воды, реагентов и энергии.

На практике часто используют отдельные емкости для щелочного и кислотного растворов, а также бак для воды. Конкретная конфигурация зависит от количества контуров, требуемой последовательности мойки и возможности повторного использования растворов.

Как определить необходимый объем баков

При расчете учитывают объем самого оборудования и трубопроводов, количество раствора, необходимое для заполнения контура, а также запас, необходимый для устойчивой циркуляции. Нельзя рассчитывать бак только по объему резервуара, который предстоит мыть.

Например, если СИП-система обслуживает несколько емкостей, соединенных длинными трубопроводами, значительная часть раствора одновременно находится непосредственно в технологическом контуре. Этот объем необходимо учитывать при проектировании.

Еще один фактор — возможность повторного использования раствора. Если система предусматривает возврат щелочи или кислоты в соответствующий бак после завершения цикла, емкость должна позволять принимать возвращаемый объем без переполнения.

Автоматический контроль уровня помогает поддерживать необходимое количество жидкости. Датчики могут предотвращать запуск насоса при недостаточном уровне и останавливать заполнение при достижении заданного значения.

Количество контуров и особенности технологической линии

Количество моечных контуров — один из параметров, который непосредственно влияет на конструкцию СИП-мойки. Контуром можно считать отдельный участок технологической системы, который необходимо очищать с определенными параметрами расхода, давления, температуры или химического состава раствора.

Для небольшой линии может быть достаточно одного контура. Если же на предприятии установлены несколько производственных участков, использование одной универсальной схемы не всегда эффективно. Разные элементы оборудования могут иметь различные требования к мойке.

Например, трубопровод небольшой длины и крупный резервуар с распылительной головкой создают совершенно разную гидравлическую нагрузку. Если объединить их в один контур без правильного расчета, часть оборудования может получать недостаточный поток, а часть — избыточный.

Многоконтурная система позволяет разделять технологическую линию на независимые участки. Один контур можно промывать, пока другой находится в производственном режиме, если такая схема предусмотрена технологией. Это повышает гибкость эксплуатации и в некоторых случаях сокращает время простоя предприятия.

Как особенности линии влияют на выбор СИП-мойки

Перед подбором оборудования необходимо составить подробную схему технологической линии. Учитывают резервуары, насосы, теплообменники, трубопроводы, клапаны, фильтры, дозаторы и другие элементы, которые должны участвовать в процессе мойки.

Особое внимание уделяют тупиковым участкам. Если в трубопроводной системе имеются зоны, куда моющий раствор практически не поступает, обычная циркуляция не обеспечит необходимой санитарной обработки. В таких случаях изменяют конфигурацию трубопровода или предусматривают специальные решения для промывки.

Для резервуаров часто применяются стационарные или вращающиеся моющие головки. Выбор зависит от диаметра емкости, ее геометрии, характера загрязнений и необходимого механического воздействия. Недостаточно просто обеспечить подачу раствора внутрь резервуара — необходимо добиться равномерного контакта моющего средства со всеми внутренними поверхностями.

Если в линии присутствуют теплообменники, мембранные установки или оборудование с узкими каналами, требования к скорости потока, температуре и химическим средствам могут отличаться от стандартных режимов мойки трубопровода.

Поэтому СИП-мойку желательно подбирать одновременно с анализом технологической схемы. В сложных проектах сначала рассчитывают будущие режимы циркуляции и только после этого определяют необходимую конфигурацию насосов, баков, клапанов и автоматики.

Какие дополнительные функции могут потребоваться

Современная СИП-мойка может представлять собой гораздо больше, чем несколько баков и насос. Дополнительная автоматика позволяет повысить стабильность процесса, сократить расход ресурсов и снизить зависимость результата от действий оператора.

Одной из наиболее востребованных функций является автоматический контроль температуры. Датчики отслеживают фактическую температуру раствора, а система управления поддерживает ее в заданном диапазоне. Это особенно важно, если эффективность конкретного моющего средства напрямую зависит от температуры.

Не менее полезен контроль концентрации химических растворов. Система может контролировать параметры раствора и при необходимости добавлять соответствующий реагент. Благодаря этому снижается вероятность ситуации, когда химического средства недостаточно для эффективного удаления загрязнений, или, наоборот, используется его избыточное количество.

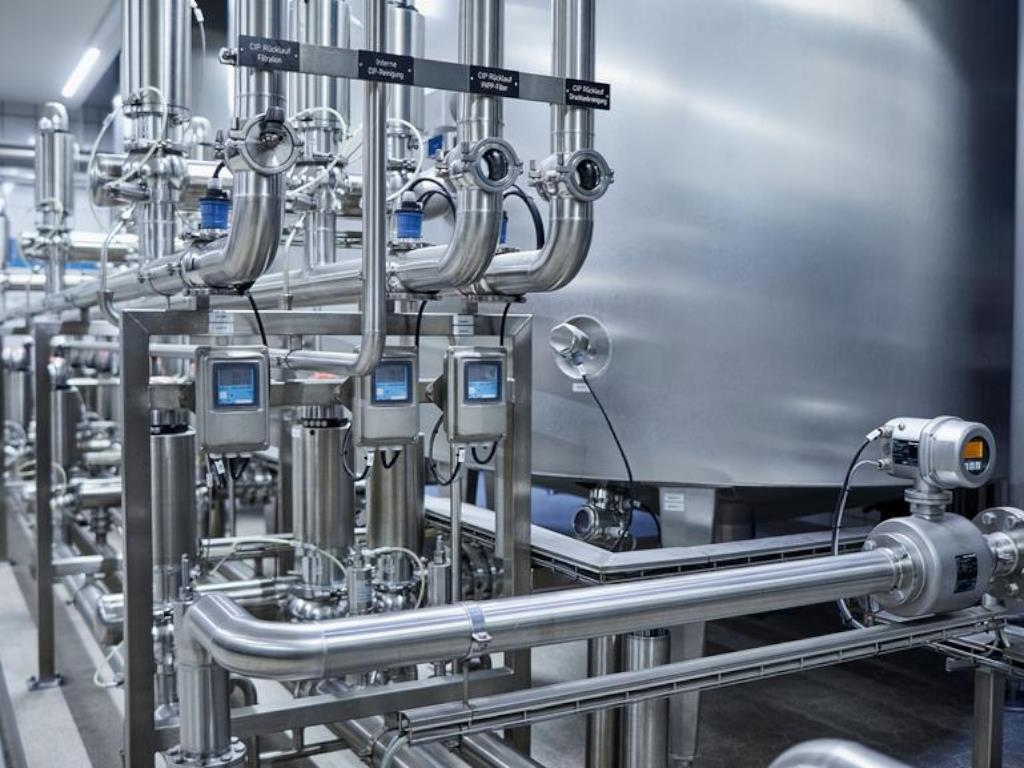

Для сложных установок применяются датчики проводимости, pH, расхода и давления. Они позволяют контролировать состояние раствора и фактические условия циркуляции. Например, изменение проводимости может использоваться для определения концентрации определенных моющих растворов или момента перехода от одной стадии цикла к другой.

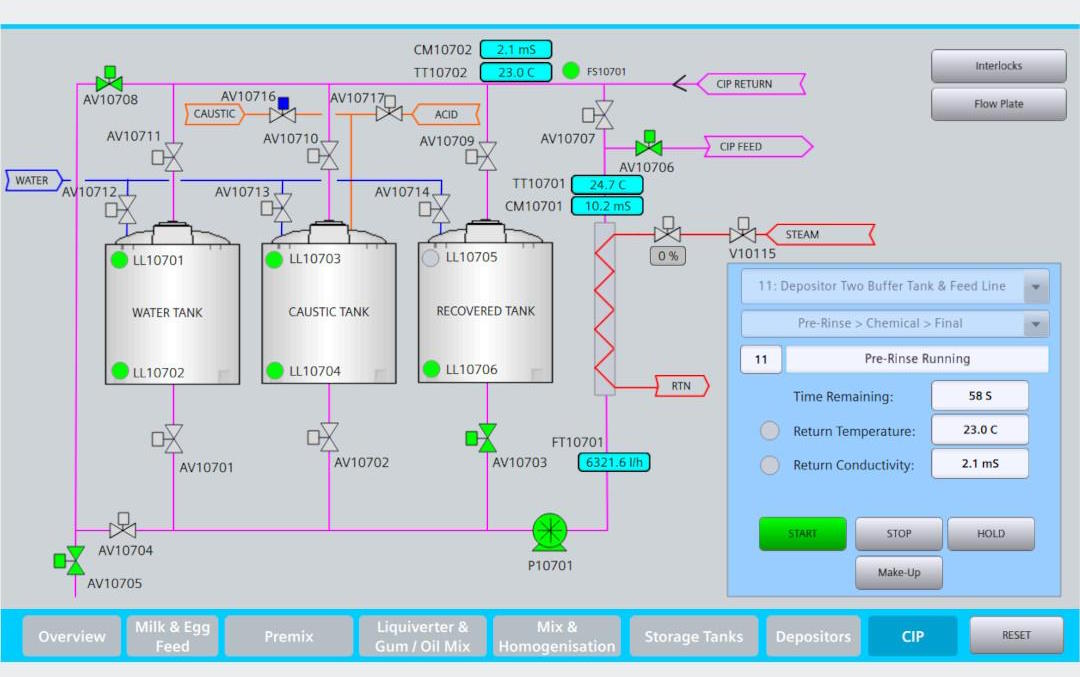

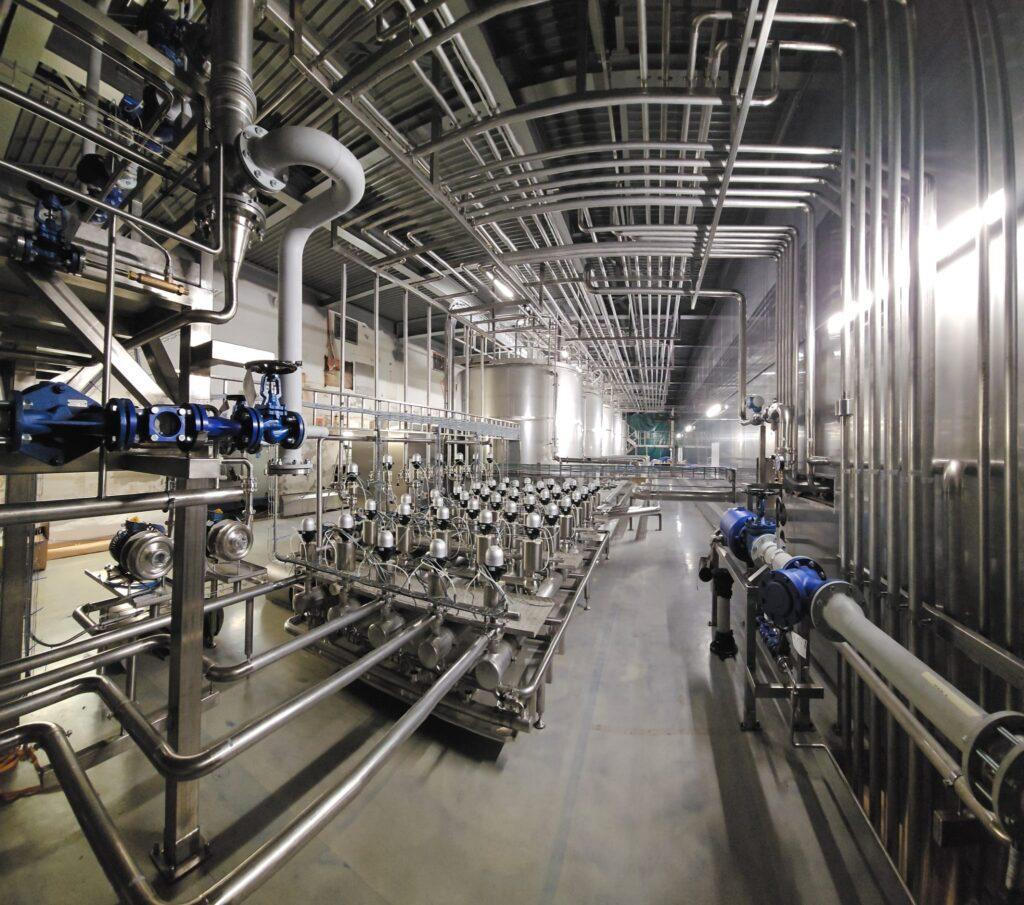

Автоматическое управление клапанами позволяет формировать последовательность операций без постоянного участия персонала. Оператор выбирает нужную программу, после чего система самостоятельно выполняет заданный цикл: заполнение, предварительное ополаскивание, подачу щелочи, промежуточную промывку, кислотную обработку и финальное ополаскивание — если именно такая схема предусмотрена технологическим регламентом.

Для предприятия с несколькими производственными участками может оказаться полезной система удаленного мониторинга и регистрации параметров. В журнале сохраняются сведения о проведенных циклах, температуре, времени обработки, расходе и других показателях. Это упрощает контроль соблюдения санитарных процедур и помогает анализировать работу оборудования.

Еще одна полезная функция — автоматическое обнаружение нештатных ситуаций. Система может остановить цикл при недостаточном уровне раствора, отсутствии требуемого давления, перегреве или другой проблеме. Такой контроль защищает оборудование и уменьшает вероятность нарушения технологического процесса.

При выборе дополнительных опций стоит исходить из реальных задач производства. Для небольшой линии сложная автоматика может оказаться избыточной, тогда как на крупном предприятии автоматическое управление и регистрация параметров способны заметно упростить эксплуатацию и повысить повторяемость мойки.

***

Выбор СИП-мойки начинается не с каталога оборудования, а с анализа технологической линии. Необходимо определить, какие емкости и трубопроводы предстоит очищать, какие загрязнения образуются, какие температуры и химические средства используются, сколько существует независимых контуров и какие требования предъявляются к скорости и качеству мойки.

Производительность насосов и объем баков должны рассчитываться под конкретную систему. При этом учитываются не только размеры оборудования, но и длина трубопроводов, гидравлическое сопротивление, особенности арматуры и возможность повторного использования моющих растворов.

Дополнительная автоматика — контроль температуры, концентрации, давления, расхода и уровня, автоматическое управление клапанами и регистрация циклов — превращает СИП-мойку в полноценную часть технологической линии. Чем сложнее производство и выше требования к повторяемости санитарной обработки, тем больше значение таких функций.

Грамотно подобранная СИП-мойка должна обеспечивать необходимый режим циркуляции, рационально расходовать воду и моющие средства, соответствовать конструкции оборудования и вписываться в существующую технологическую схему. Поэтому оптимальное решение — это не самая мощная или функциональная установка, а система, параметры которой точно соответствуют задачам конкретного предприятия.
